掛桶垃圾車的特點能實現一臺車與多個垃圾桶聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取Ｍ瑫r(shí)，掛桶垃圾車還可以加裝其它功能，形成其它多功能掛桶垃圾車，如：掛桶壓縮式垃圾車、掛桶式對接垃圾車等。

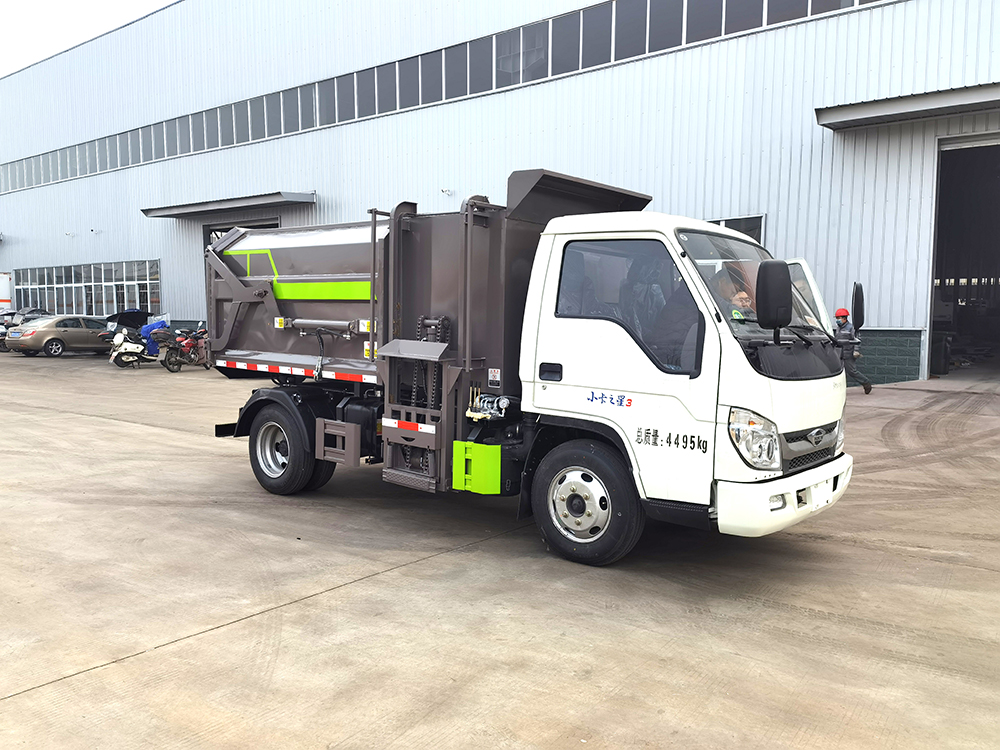

國六福田時代小卡之星2側裝掛桶垃圾車車型介紹：
底盤配置：采用福田原裝BJ1045V9JB3-55底盤，2600軸距，柴油，全柴95馬力，5檔變速箱，前盤后鼓剎車，帶ABS,600鋼絲胎（后雙輪），加強型直通大梁，電動玻璃，電子方向助力，動力轉向。
上裝配置：箱體采用邊三底三碳優質鋼板制作，箱體前部側面帶有掛桶提升機構，可自動舉升垃圾桶倒入垃圾，帶自卸功能，帶掛桶提升機翻蓋，尾部裝有橡膠密封條，防污水滴漏，手電一體操作系統，掛桶垃圾車可根據客戶要求搭配120升或240升塑料桶。
掛桶垃圾車又名自裝卸式垃圾車主要用于各環衛市政及大型廠礦部門運載各種垃圾，亦可運輸灰、砂、石、土等散裝建筑材料，也可以在礦山或煤礦中運送礦石或煤。由密封式垃圾廂、液壓系統、操作系統組成。舉升油制缸(2支)垃圾廂可自吊上放下，上下一次工作循環時間≤50S。 錳鋼板箱體，帶推鏟，海普瑞斯油缸，合肥長源液壓泵，多路閥?？蛇x裝120升240升塑料垃圾桶或120升240升鐵皮垃圾桶，標配匹配240L塑料垃圾桶。松開提升機操作開關（或手柄）回中位，上蓋油缸停止工作，提升機各部件和垃圾桶停止不動；將推動提升機操作開關（或手柄）**下降位置，這時上蓋油缸收回，從而使提升機拉桿和垃圾桶向下翻轉，垃圾桶逐漸被放下并松開，直**放回地面；松開提升機操作開關（或手柄）回中位，**移開垃圾桶，完成一次垃圾裝載的工作。
環衛掛桶垃圾車用途：
用于短途運輸和轉運垃圾車，直接收集，轉運，不壓縮。一般由市政部門，環衛部門，鄉鎮城建辦，廠礦企業，物業管理，居民小區等單位，組織掛桶垃圾車對居民區，小街小巷，集鎮街道，辦公場所，公共場所，風景區，商業街等地垃圾進行清理，運輸。這些地方基本上都配備垃圾桶收集垃圾，由掛桶垃圾車幾種收集轉運，采用鏈條和液壓油缸聯動裝置，實現對垃圾桶提升和翻轉，將多處垃圾桶內的垃圾自動收入車廂內，并到目的地一次性自卸出來。掛桶垃圾車的特點是一個車能配幾十個垃圾桶，能實現一臺車與多個垃圾桶聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)?。同時，掛桶垃圾車還可以加裝其它功能，形成其它多功能掛桶垃圾車，如：掛桶壓縮式垃圾車、掛桶式泔水垃圾車、掛桶式對接垃圾車等。

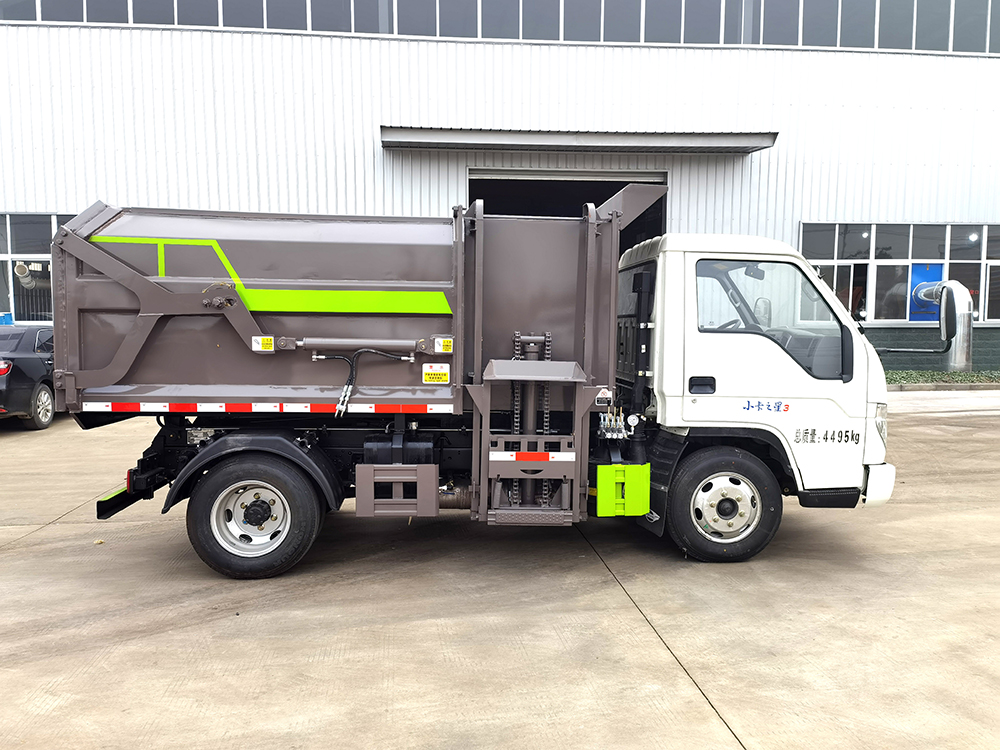

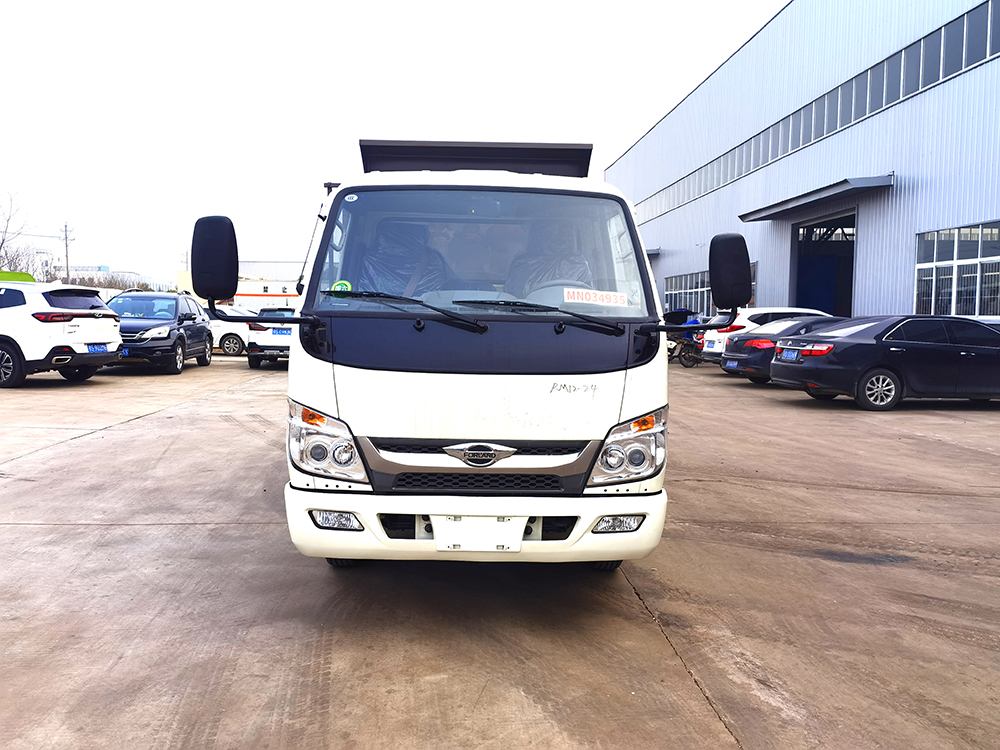

福田時代小卡之星5方掛桶式垃圾車車型亮點：
廂體總成：分全金屬密封式結構。在廂體的前面右側設有進料口以及自動提升裝料裝置。在廂體的后部設有自動門，卸料時能自動打開。
裝料裝置：自動提升裝料裝置設在廂體的前部右側面，由支架、鏈條機構、掛鉤等組成。使用此裝置可將垃圾桶內的垃圾自動提升裝入廂體內。
自卸裝置：雙缸腹部液壓舉升廂體，完成自動卸料。
液壓系統：通過該系統可實現自動提升裝料和自動卸料專用功能。
操作系統：通過該系統實現各項功能的轉換。
【整車技術參數】 | |||

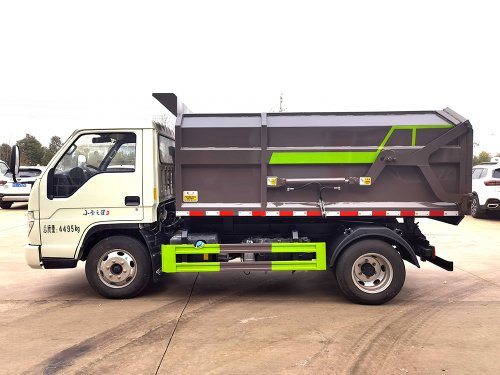

產品名稱 | 福田5方側裝掛桶垃圾車 | ||
總質量 | 4495 | 罐體容積(m3) | |
額定質量 | 1875 | 外形尺寸 | 4850 * 1850 * 2200 (mm) |
整備質量 | 2490 | 貨廂尺寸 | |
額定載客(人) | 準拖掛車總質量 | ||
駕駛室準乘人數(人) | 2 | 鞍座**載質量 | |
接近角/離去角(°) | 18/20 | 前懸/后懸 | 1115/1135 |
軸荷 | 1710/2785 | **車速(km/h) | 110 |
備注： | 該車主要用于垃圾收集清運,主要專用裝置為垃圾箱、翻轉上料裝置、舉升卸料裝置、填壓機構、液壓系統。卸料方式為后卸式。側,后防護材料均為Q235,焊接,后防護截面尺寸:50×120,離地高度400mm。ABS**器型號/生產企業:CM4YL/廣州瑞立科密汽車電子股份有限公司。發動機Q23-95C60對應的油耗值為9.69L/100km。隨底盤選裝駕駛室。選裝ETC。僅采用軸距2600mm。 | ||
【底盤技術參數】 | |||
底盤型號 | BJ1045V9JB3-55 | 底盤名稱 | 載貨汽車底盤 |
**名稱 | 福田牌 | 生產企業 | 北汽福田汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 2600,2850 | ||
輪胎規格 | 6.00R15 10PR,6.00R15LT 10PR | ||
鋼板彈簧片數 | 7/5+3,7/5+2,3/5+2,2/3+2 | 前輪距 | 1345 |
燃料種類 | 柴油 | 后輪距 | 1292 |
排放依據標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 |
Q23-95C60 | 安徽全柴動力股份有限公司 | 2300 | 70 |
Q23-95E60 | 安徽全柴動力股份有限公司 | 2300 | 70 |
整車詳細介紹 | |||
底盤說明 | 底盤配置：軸距2600，小卡之星車身、1580mm寬?cǎi){駛室、單排前翻、5檔、6.00R16鋼絲胎、動轉、ABS、可調方向盤、電控熄火、巡航、可調大燈、剎車自調臂 | ||
